医薬品・化成品乾燥機(産業用乾燥機の事例)

  • 産業用乾燥機はお客さまのご要望に応じて設計製作するオーダーメイド乾燥機です。
  • このページでは産業用乾燥機の中で「医薬品乾燥機・化成品乾燥機・顔料(酸化チタン)乾燥機」などの例をご紹介しています。
  • 医薬品乾燥機は乾燥性能は勿論のこと、衛生管理、品質管理、生産管理などの基準を満たす高い設計力と技術力を必要とします。

 医薬品乾燥機(電気式高性能乾燥機)

医薬品乾燥機の特長
1.ムラのない乾燥:乾燥庫の吸/排気の差圧・温度・湿度をリアルタイムで確認でき、庫内全体の状態を一定に保つ事で、全てのトレイにおいてムラのない乾燥が可能です。
2.高レベルの防塵・衛生的な庫内:医薬品の乾燥には品質・清潔度の保持が重要になります。クリーンルームでの使用を目的に設計された当機は、乾燥庫内をシームレス溶接により完全密閉。更に庫内への吸/排気経路にはHEPAフィルタを採用し 高いレベルの防塵が可能です。
3.運転状況の管理:医薬品乾燥機には細かい状態管理が求められます。温度(庫内3ヶ所・吸気室1ヶ所)と湿度(吸・排気各1ヶ所)の記録装置を搭載。運転状況の履歴管理が可能です
主な仕様
【方式】熱風循環式電気乾燥機
【外形寸法】820×860×3500
【熱源】電気ヒーター式
【使用温度】30℃以下
医薬品乾燥機の画像

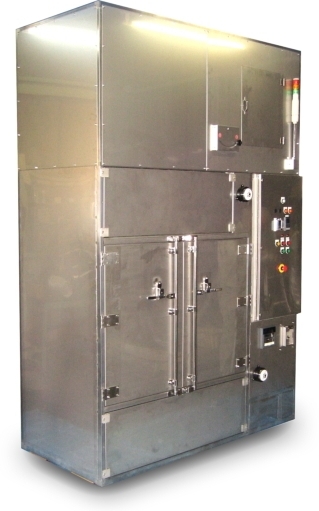

▲外観全体。操作盤周辺に吸/排気差圧計、記録計を配置しています














▲専用設計のトレー(300×300×50mm)。側面はSUS鏡面仕上げ、底面はSUSメッシュを使用

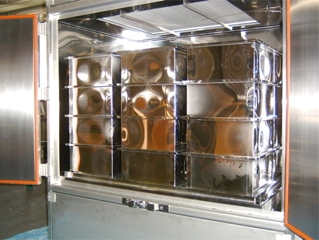

▲乾燥庫の扉を開けた状態。専用トレイを24個(2行3列×4段)収納した状態です。 ▲乾燥庫内部。温風吸気口と排気口共にHEPAフィルタを内蔵しています。

 医薬品乾燥機(電気式並行流乾燥機)

用途と特長
用途:医薬品用粉末原料乾燥
特長:電気式の棚式箱型乾燥機。熱源が電気ですから極めてクリーンな環境で作業できます。乾燥物が粉末状なため、トレイはノンメッシュタイプ。並行流循環式で風を横から送ります
主な仕様
本体 材質:SUS304 キャスター付
棚数:12段 (トレイ:700*1000*40)
熱源:コイルfinヒーター1Kw×15 送風機:シロッコfan0.25Kw×2
乾燥機の画像と説明

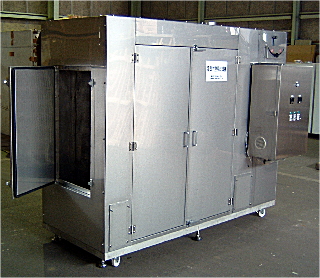

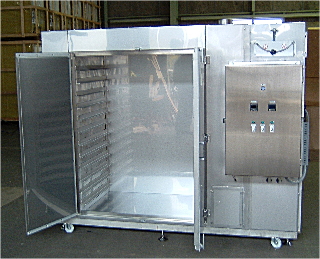

▲乾燥機外観。左のドアと正面ドア両左右にある小ドアは掃除用です。▲ドアを開いた状態。棚側面はパンチングメタルです。

 漢方薬乾燥機(電気式並行流乾燥機)

乾燥機の用途と特長
用途:漢方薬用粉末原料の乾燥(医薬品乾燥機)
特長:通気しにくく飛散しやすい材料のため、それに適した並行流式箱型乾燥機です。収容が楽な台車式で、熱源は電気です(最高使用温度:120℃)
主な仕様
<形式>並行流循環式電気乾燥機
<本体>材質:SUS304
<ヒーター>形式:SUSコイルフィンヒーター 容量:40KW
<送風機>形式:エアホイル型(耐熱仕様)出力:400W*2台
<台車>材質:SUS304 棚数:15段
<トレー>材質:SUS304 寸法:600*600*40
乾燥機画像の説明

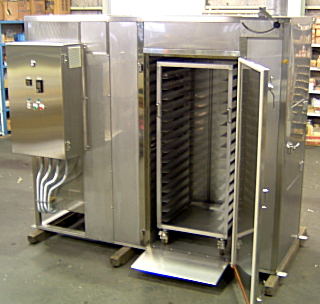

▲乾燥機外観。台車を収容した状態です。乾燥室左部に熱風発生装置(送風機、電気ヒーター)があります

▲本体左側面。上下2台の送風機が見えます
▲台車とトレー。SUS台車には専用SUSトレーが15枚収容できます。



▲本体背面の空気取入口。粗じん用フィルターが見えます

 ポリマー乾燥機(通気式蒸気乾燥機)

乾燥機の用途と特長
用途:ポリマー乾燥
特長:化成品メーカーのA社様に納入した通気式スチーム乾燥機です。通常の通気式は下棚から上棚へ連続して通気させますが、本乾燥機は一段ごとに独立して吹き降ろしで通気させています。この方式により上下棚での乾燥差がなくなり、乾燥時間も大幅に短縮されました。
主な仕様
【形式】循環型通気式蒸気乾燥機
【外形寸法】2060W×1600D×2590H
【主要素材】SUS304 【接ガス部材質】SUS304
【収容量】専用トレー16個
【熱源】蒸気ヒーター 【乾燥温度】90℃
【送風機】エアホイルファン 【風量調整】インバーター
【温度調節】デジタル式 【温度制御】電磁弁ON-OFF制御
乾燥機の画像

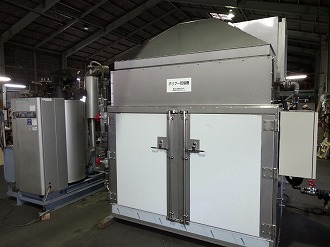

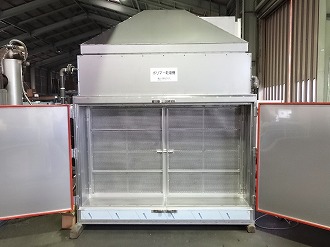

▲乾燥機の外観。オールステンレス製です。左は試運転用のボイラー。▲扉を開いた状態。パンチングメタルの中扉が見えます。この中扉は風流を調整する機能があります。
▲中扉を開いた状態。内部は3段×4列=16棚に仕切られています。手前は乾燥するポリマーを収容するSUSトレー。庫内の棚にのせます。

 顔料(酸化チタン)乾燥機(並行流電気式乾燥機)

乾燥機の用途と特長
用途:各種化学薬品、化成品を製造しているA社様に納入した顔料乾燥機。顔料(酸化チタンなど)の乾燥用です。
特長:飛散しやすい材料の乾燥に適した並行流電気式乾燥機です。2つの乾燥室があり、各々を独立して乾燥制御できます。
主な仕様
<形式>並行流電気乾燥機
<主要素材>外部:SS 内部:SUS304
<最大使用温度>150℃
<熱風発生装置>装置数:2組  熱源:電気ヒーター 送風機:ホイルファン
<制御装置>温度制御:SSR駆動 PID制御 温度調節:デジタル式 風量調節:インバータ
乾燥機の画像

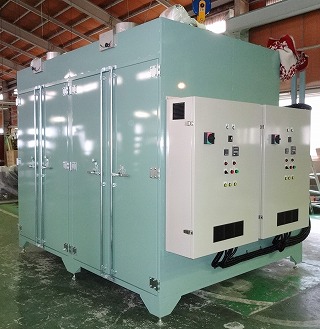

▲乾燥機右斜め側面。独立した2台の制御盤が見えます。

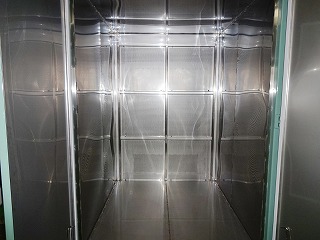

▲左側乾燥室内部。オールステンレス製です。

 化成品乾燥機(コンタミ・異物混入対応工業用乾燥機)

乾燥機の用途と特長
用途:化成品乾燥機(粉末状金属酸化物の乾燥)
特長:化成品メーカーのA様に納入した台車式並行流蒸気乾燥機です。本機はコンタミ・異物混入に対応した工業用乾燥機です。本機中央の乾燥室は勿論、左右の風導室、及び上部の接ガス部はすべてドアで開口でき、高圧洗浄機での水洗い可能な仕様(全溶接)です。吸気口に高性能フィルターを設けることは勿論、ボルトの使用位置を考慮し溶接での外れ防止など、きめ細かく対策しています。
主な仕様
【形式】台車式並行流蒸気乾燥機
【外形寸法】1600W×1120D×2910H
【主要素材】SUS304
【接ガス部材質】SUS304
【収容量】トレイ8枚収容 台車1台
【熱源】蒸気ヒーター
【乾燥温度】160℃
【送風機】エアホイルファン
【風量調整】インバーター
【温度調節】デジタル式
【温度制御】電磁弁ON-OFF制御
乾燥機の画像
 ▲同型の化成品乾燥機を8台納入しました。台車を収容する乾燥室は中央のドアです。

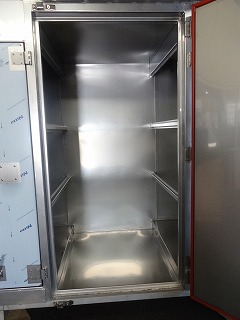

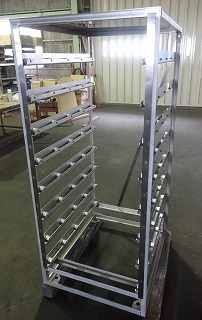

▲本機中央部にある乾燥室の内部 ▲SUS製台車(8段)
▲SUS製トレイ
